GPR Ground Penetrating Radar

Oktober 8, 2025 | by Admin

Pernahkah kamu bertanya-tanya, apa saja sih yang ada di bawah tanah yang kita injak setiap hari? Mungkin ada harta karun yang terkubur, reruntuhan kota kuno yang terlupakan, atau mungkin hanya jaringan kabel fiber optik yang memungkinkan kita bermain game online atau menonton video tanpa hambatan.

Nah, untuk menjawab rasa penasaran itu tanpa harus menggali dan merusak permukaan, para ahli menggunakan sebuah teknologi canggih yang disebut Ground Penetrating Radar (GPR).

Secara sederhana, GPR bisa dibilang sebagai “kacamata tembus pandang” yang memungkinkan kita mengintip ke dalam tanah. Alat ini bekerja dengan memancarkan gelombang radio frekuensi tinggi ke dalam tanah melalui sebuah antena.

Ketika gelombang ini mengenai objek yang memiliki sifat material berbeda dari sekitarnya—seperti pipa, kabel, batu, atau bahkan artefak kuno—sebagian gelombang akan dipantulkan kembali. Antena penerima pada GPR kemudian menangkap sinyal pantulan ini dan sebuah unit pemroses sinyal akan mengolah data tersebut menjadi sebuah gambar atau grafik yang bisa diinterpretasi.

Gimana Sih Cara Kerja GPR Ground Penetrating Radar ? Kayak Kelelawar Cari Jalan!

Karena kemampuannya yang non-destruktif dan sangat akurat, GPR telah menjadi alat yang sangat penting dan serbaguna di berbagai bidang. Dalam dunia arkeologi, GPR digunakan untuk memetakan situs-situs bersejarah, membantu para arkeolog menemukan fondasi bangunan kuno, kuburan, atau artefak tersembunyi tanpa merusak situs tersebut.

Sementara itu, di bidang konstruksi, GPR menjadi alat vital untuk memetakan lokasi utilitas bawah tanah seperti pipa gas, kabel listrik, dan saluran air sebelum memulai proyek penggalian, sehingga dapat mencegah kecelakaan dan kerusakan yang mahal.

Bukan cuma itu, para ahli geologi juga menggunakan GPR untuk memetakan lapisan batuan dan tanah, menemukan rongga atau gua, serta memantau pergerakan air tanah. GPR bahkan digunakan di bidang forensik oleh aparat penegak hukum untuk mencari bukti atau menemukan kuburan rahasia. Dengan kata lain, GPR bukan hanya sekadar alat, tapi juga mata yang membuka jendela ke dunia yang selama ini tersembunyi di bawah kaki kita.

Prinsip kerja GPR itu mirip banget sama sonar di kapal selam atau gema di goa. Bedanya, GPR nggak pake suara, tapi pake gelombang elektromagnetik.

Begini prosesnya, dibikin simpel aja ya:

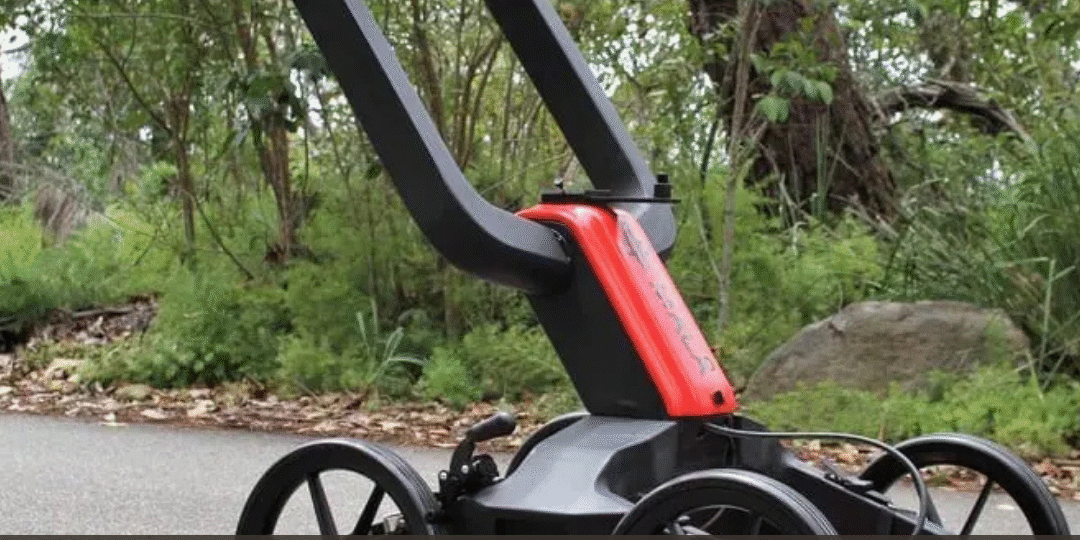

“Tembakin” Sinyal: Alat GPR Ground Penetrating Radar didorong di atas tanah. Antenanya nembakin sinyal gelombang ke bawah. Syuuut!
Sinyal Nabrak Sesuatu: Pas sinyal itu jalan ke bawah dan nemu sesuatu yang beda—misalnya dari tanah biasa ke pipa besi, atau dari pasir ke lapisan batu—sebagian sinyalnya bakal mantul balik ke atas. Ibarat bola bekel dilempar ke tembok, pasti mantul kan?
“Gema” Ditangkep Lagi: Antena yang satu lagi di permukaan siap nangkep sinyal pantulan tadi.
Jadi Gambar Deh: Komputer di alat GPR Ground Penetrating Radar langsung ngitung berapa lama sinyal itu bolak-balik. Dari situ, dia bisa tahu sedalam apa benda yang tadi dipantulin. Hasilnya muncul di layar jadi gambar aneh yang disebut radargram.

Di radargram itu, kalau ada benda kayak pipa atau batu, gambarnya bakal melengkung kayak bukit kecil (disebut hiperbola). Kalau lapisannya lurus, ya gambarnya bakal kayak garis-garis aja.

Yang Bikin GPR Ground Penetrating Radar Jos atau Malah Melempem

Nggak semua tempat bisa “ditembus” sama GPR Ground Penetrating Radar . Ada beberapa hal yang ngaruh banget ke hasilnya.

Pilih Frekuensi: Mau Jelas tapi Cetek, atau Jauh tapi Agak Blur?

Ini pilihan paling penting.

Frekuensi GPR Ground Penetrating Radar Tinggi (1 GHz ke atas):
- Hasilnya : Super detail! Bisa lihat kabel tipis atau besi di dalem cor-coran.
- Kelemahannya : Cuma bisa nembus dikit, paling beberapa puluh senti.
- Cocok buat : Ngecek kondisi jembatan, nyari tulang besi di beton.
Frekuensi GPR Ground Penetrating Radar Rendah (di bawah 500 MHz):
- Hasilnya : Agak ngeblur, benda kecil nggak bakal keliatan.
- Kelebihannya : Bisa nembus jauuuuh, bahkan puluhan meter kalau tanahnya bagus.
- Cocok buat : Nyari sumber air tanah, liat lapisan batuan, atau nemuin goa.

Kondisi Tanah: Musuh Bebuyutan GPR Ground Penetrating Radar Itu Tanah Liat Basah!

Tanah itu ngaruh banget.

Tanah yang Asik buat GPR Ground Penetrating Radar : Pasir kering, kerikil, es, atau bebatuan. Di sini sinyal bisa meluncur mulus dan jauh.
Tanah Musuh GPR Ground Penetrating Radar : Tanah liat basah atau tanah yang banyak garamnya. Tanah kayak gini “nyedot” sinyal GPR sampe abis. Jadi, alatnya cuma bisa liat beberapa senti ke bawah, abis itu gelap!

GPR Ground Penetrating Radar Dipake Buat Apa Aja Sih?

Kegunaannya GPR Ground Penetrating Radar buanyak banget, dari urusan serius sampe yang seru.

Anak Geologi & Tambang 🔬:
- Ngepetain lapisan batuan di bawah tanah.
- Nyari sumber air atau liat dalemnya danau beku.
- Kadang bisa buat nyari lokasi mineral berharga.
Tim Arkeolog ala Indiana Jones 🏛️:
- Nyari pondasi bangunan kuno atau tembok kota yang udah kekubur.
- Nemuin kuburan tua tanpa harus gali sembarangan. Pokoknya, kerja rapi tanpa ngerusak.
Mandor Proyek & Tukang Bangunan 🏗️:
- Paling sering buat nyari jalur pipa atau kabel di bawah tanah sebelum ngegali. Biar nggak ada tragedi salah gali pipa gas!
- GPR Ground Penetrating Radar Ngecek ketebalan aspal jalan atau liat ada keretakan nggak di bawahnya.
- Mastikin di dalem tembok beton itu ada besinya di mana aja.
Detektif & Tim Penyelamat 🕵️‍♂️:
- GPR Ground Penetrating Radar Bantu polisi nyari barang bukti yang dikubur.
- Nyari korban yang terkubur longsor.
- Di perbatasan, bisa buat nyari terowongan tikus.

Plus Minus Pake GPR

Biar adil, kita liat bagus dan jeleknya.

Kelebihannya:

Nggak Ngerusak:
Ini juaranya. GPR Ground Penetrating Radar Cuma didorong-dorong di atas tanah, nggak perlu ngebor atau gali.
Cepat:
Bisa survei area luas dalam waktu singkat.
Hasilnya Detail:
Buat yang deket-deket permukaan, gambarnya jelas banget.

Kekurangannya:

Payah di Tanah Liat Basah:
Kalau lokasinya becek dan tanahnya liat, mending nggak usah pake GPR Ground Penetrating Radar.
Nggak Bisa Nembus Terlalu Dalam:
Jangan harap bisa liat sampe ratusan meter, ini alat buat main di area dangkal aja.
Bacanya Susah: Gambar di layarnya itu bukan foto. Butuh orang ahli buat nerjemahin gambar aneh itu jadi informasi yang bener. Salah baca bisa fatal!

Alat Sakti yang Masih Terus Berkembang

Alat pencitraan geofisika seperti Ground Penetrating Radar (GPR) memang luar biasa dalam membantu kita memvisualisasikan apa yang tersembunyi di bawah permukaan tanah. Dengan mengirimkan gelombang radio frekuensi tinggi ke dalam tanah dan menangkap pantulannya, GPR dapat membuat peta digital dari berbagai objek dan struktur di bawahnya, seperti pipa, kabel, rongga, atau bahkan artefak arkeologi.

Meskipun memiliki kelemahan, seperti keterbatasan jangkauan pada tanah liat basah atau area dengan konduktivitas listrik tinggi, teknologi ini telah menjadi alat andalan di berbagai sektor. Mulai dari arkeologi untuk menemukan sisa-sisa peradaban kuno, konstruksi untuk menghindari kerusakan pipa dan kabel yang terkubur, hingga geologi untuk memetakan lapisan batuan. Fleksibilitas dan kemampuannya yang non-invasif menjadikan GPR pilihan utama bagi para profesional yang membutuhkan “mata” di bawah tanah.

Ke depan, teknologi GPR akan menjadi jauh lebih canggih dan cerdas. Integrasi kecerdasan buatan (AI) akan menjadi lompatan besar yang akan mengubah cara kita bekerja dengan data GPR. AI akan dilatih untuk secara otomatis mengidentifikasi pola dan anomali dalam data yang kompleks, memungkinkan para ahli untuk menganalisis hasil dengan lebih cepat dan akurat, tanpa harus menghabiskan waktu berjam-jam untuk menafsirkan grafik yang rumit.

itu, pengembangan perangkat lunak dan sensor yang lebih sensitif akan meningkatkan resolusi dan kedalaman pencitraan, memungkinkan kita untuk melihat detail yang lebih halus dan menjelajahi lapisan yang lebih dalam. Singkatnya, GPR akan terus berevolusi menjadi alat yang semakin penting, menjadi “mata” yang lebih tajam dan pintar untuk mengungkap rahasia yang tersembunyi di bawah kaki kita, membantu kita membuat keputusan yang lebih baik dalam berbagai aplikasi di masa depan.
